Пластинчатые теплообменники ЭТ-100с

Пластинчатые теплообменники ЭТ-100с
Заказывайте по телефону +7 (495) 363-28-32 прямо сейчас!

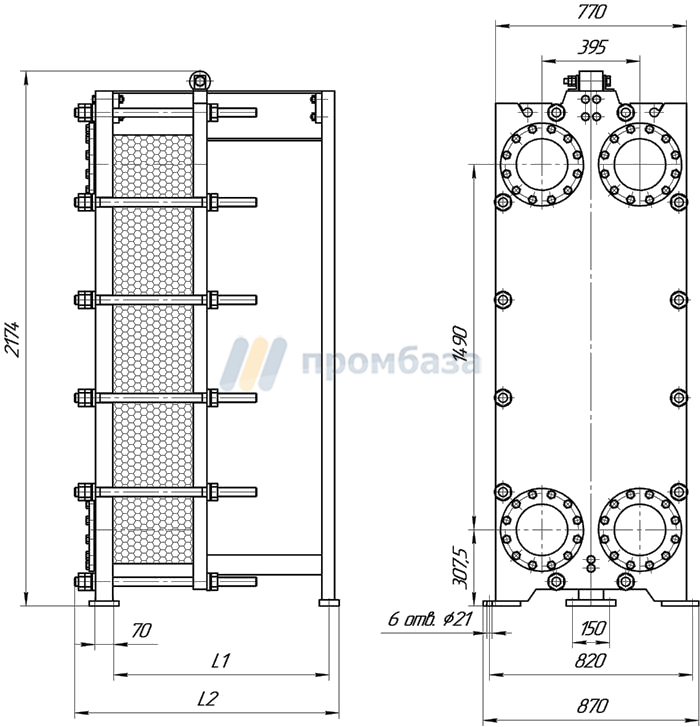

Пластинчатые теплообменники

ЭТ-100с (1,0 МПа)

Номер рамы

Порт

L1, мм

L2, мм

Кол-во пластин

Масса, кг

Поверхность теплообмена, м2

Основной крепеж

1

Ду200

520

685

5-50

1490-1700

3-48

М36, 10 шт

2

770

935

51 - 85

1725-1905

49-88

3

1020

1185

86 - 140

1930-2155

89-138

4

1520

1685

141 - 230

2220-2630

139-228

5

2020

2185

231 - 330

2695-3155

229-328

6

3020

3185

331 - 450

3395-3945

329-448

7

4020

4185

451 - 530

4190-4548,4

449-528

ЭТ-100с (1,6 МПа)

Номер рамы

Порт

L1, мм

L2, мм

Кол-во пластин

Масса, кг

Поверхность теплообмена, м2

Основной крепеж

1

Ду200

520

695

5-50

1870-2120

3-48

М36, 12 шт

2

770

945

51 - 85

2145-2365

49-88

3

1020

1195

86 - 140

2390-2660

89-138

4

1520

1695

141 - 230

2735-3230

139-228

5

2020

2195

231 - 330

3300-3855

229-328

6

3020

3195

331 - 450

4130-4795

329-448

7

4020

4185

451 - 530

5040-5400

449-528

Приведенные размеры могут быть изменены производителем без предварительного уведомления

Разборный пластинчатый теплообменник, который еще не так давно считался новейшей разработкой, на данный момент нашел самое широкое применение во многих отраслях экономики - во многих процессах, где требуется передача тепла, нагрев или охлаждение различных сред:

- теплоснабжение и горячее водоснабжение;

- нефтепереработка и нефтехимия;

- пищевая отрасль: сахарное, спиртовое, молочное производство и т.д.;

- большая энергетика и промышленность;

- другие отрасли промышленности, в которых используются процессы теплообмена.


Такую популярность разборный пластинчатый теплообменник (РПТО) заслужил не зря: его отличает масса преимуществ.

10 преимуществ разборных пластинчатых теплообменников (РПТО)

1. Компактность
По сравнению с популярными ранее кожухотрубными теплообменниками, у пластинчатых коэффициент теплопередачи выше в несколько раз, и они гораздо более компактны. При эквивалентной мощности габариты пластинчатого будут меньше в несколько раз.

2. Простота монтажа
Благодаря отличным массогабаритным характеристикам, а также подключению с одной стороны, пластинчатые теплообменники значительно упрощают процесс и снижают стоимость монтажа. Все чаще использование пластинчатых ТО является единственно возможным вариантом – к примеру, в стремительно набирающих популярность индивидуальных тепловых пунктах (ИТП).

3. Быстрый выход на расчетные параметры
Для пластинчатого теплообменника характерен очень небольшой объем жидкости в рабочих каналах, что обеспечивает исключительно быстрый выход на рабочие параметры.

4. Возможность визуального контроля
Специфика конструкции РПТО обеспечивает 100% визуальный контроль теплообменной поверхности. Поэтому внешние течи легко определяются при осмотре. Что касается внутренних течей, при условии квалифицированного и своевременного обслуживания вероятность возникновения межконтурной течи сведена к минимуму.

5. Минимальные простои
При обнаружении дефектного канала, подлежащего замене, две пластины могут быть в любое время изъяты из общего пакета. При этом можно продолжить эксплуатацию ТО до момента поставки новых пластин. Потери в теплосъеме при этом будут пренебрежительно малы.

6. Минимальные потери тепла
У пластинчатого теплообменника отсутствуют как таковые внешние теплопередающие поверхности.

7. Высокая стойкость к циклическим нагрузкам и вибрации
В конструкции разборного пластинчатого теплообменника отсутствуют сварные швы, а каналы уплотнены резиновыми прокладками, которые выступают в роли демпферов при изменении давления, а также при термических расширениях и сжатиях пластин. Поэтому пластинчатый теплообменник очень устойчив к вибрациям и перепадам температур и давления.

8. Свойство самоочистки
Высокая скорость движения и турбулентность потока теплоносителя в каналах РПТО, а также отсутствие застойных зон препятствует образованию отложений на теплообменных поверхностях. Обычно для защиты теплообменника достаточно установки механического фильтра, препятствующего попаданию крупных частиц.

9. Возможность механической очистки
Химическая очистка не всегда способна восстановить поверхность теплообмена. В случае с разборными теплообменниками возможно выполнить полную механическую очистку, полностью восстановив агрегат.

10. Индивидуальный расчет
Специальная программа позволяет подобрать оптимальное количество пластин и их типоразмер, с учетом исходных данных о температурном и гидравлическом режиме эксплуатации.
