Пластинчатые теплообменники ЭТ-121с

Пластинчатые теплообменники ЭТ-121с
Заказывайте по телефону +7 (495) 363-28-32 прямо сейчас!

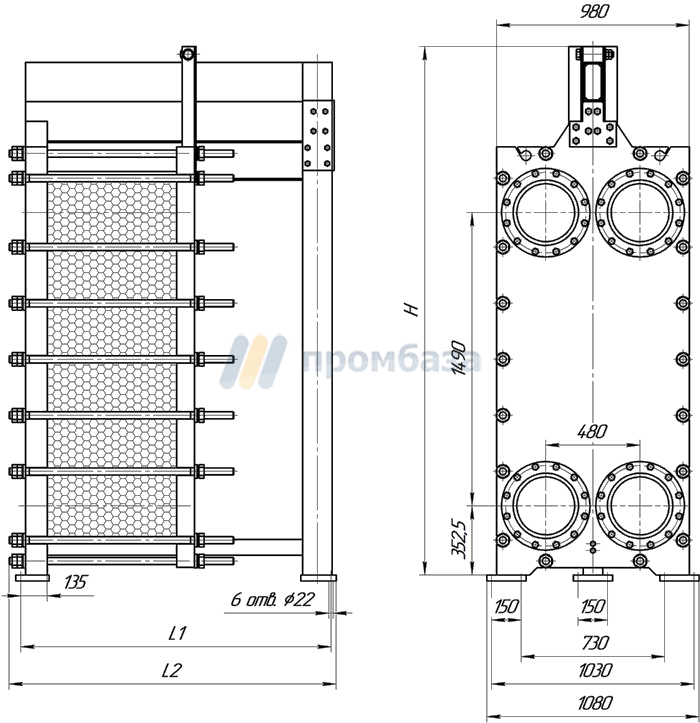

Пластинчатые теплообменники

ЭТ-121с (1,0 МПа)

Номер рамы

Порт

L1, мм

L2, мм

Н, мм

Кол-во пластин

Масса, кг

Поверхность теплообмена, м2

Основной крепеж

1

Ду300

1275

1335

2320

5-90

2385-2945

3,6-105,6

М36, 12 шт

2

1775

1835

2320

91 - 170

3015-3535

106,8-201,6

3

2275

2335

2320

171 - 230

3605-3990

202,8-273,6

4

3275

3335

2420

231 – 420

4330-5565

274,8-501,6

5

4275

4335

2620

421 - 600

5840-7015

502,8-717,6

ЭТ-121с (1,6 МПа)

Номер рамы

Порт

L1, мм

L2, мм

Н, мм

Кол-во пластин

Масса, кг

Поверхность теплообмена, м2

Основной крепеж

1

Ду300

1275

1345

2320

5-90

2695-3365

3,6-105,6

М36, 18 шт

2

1775

1845

2320

91 - 170

3465-4090

106,8-201,6

3

2275

2345

2320

171 - 230

4180-4645

202,8-273,6

4

3275

3345

2420

231 – 420

5070-6555

274,8-501,6

5

4275

4345

2620

421 - 600

6880-8285

502,8-717,6

Приведенные размеры могут быть изменены производителем без предварительного уведомления

Разборный пластинчатый теплообменник, который еще не так давно считался новейшей разработкой, на данный момент нашел самое широкое применение во многих отраслях экономики - во многих процессах, где требуется передача тепла, нагрев или охлаждение различных сред:

- теплоснабжение и горячее водоснабжение;

- нефтепереработка и нефтехимия;

- пищевая отрасль: сахарное, спиртовое, молочное производство и т.д.;

- большая энергетика и промышленность;

- другие отрасли промышленности, в которых используются процессы теплообмена.


Такую популярность разборный пластинчатый теплообменник (РПТО) заслужил не зря: его отличает масса преимуществ.

10 преимуществ разборных пластинчатых теплообменников (РПТО)

1. Компактность
По сравнению с популярными ранее кожухотрубными теплообменниками, у пластинчатых коэффициент теплопередачи выше в несколько раз, и они гораздо более компактны. При эквивалентной мощности габариты пластинчатого будут меньше в несколько раз.

2. Простота монтажа
Благодаря отличным массогабаритным характеристикам, а также подключению с одной стороны, пластинчатые теплообменники значительно упрощают процесс и снижают стоимость монтажа. Все чаще использование пластинчатых ТО является единственно возможным вариантом – к примеру, в стремительно набирающих популярность индивидуальных тепловых пунктах (ИТП).

3. Быстрый выход на расчетные параметры
Для пластинчатого теплообменника характерен очень небольшой объем жидкости в рабочих каналах, что обеспечивает исключительно быстрый выход на рабочие параметры.

4. Возможность визуального контроля
Специфика конструкции РПТО обеспечивает 100% визуальный контроль теплообменной поверхности. Поэтому внешние течи легко определяются при осмотре. Что касается внутренних течей, при условии квалифицированного и своевременного обслуживания вероятность возникновения межконтурной течи сведена к минимуму.

5. Минимальные простои
При обнаружении дефектного канала, подлежащего замене, две пластины могут быть в любое время изъяты из общего пакета. При этом можно продолжить эксплуатацию ТО до момента поставки новых пластин. Потери в теплосъеме при этом будут пренебрежительно малы.

6. Минимальные потери тепла
У пластинчатого теплообменника отсутствуют как таковые внешние теплопередающие поверхности.

7. Высокая стойкость к циклическим нагрузкам и вибрации
В конструкции разборного пластинчатого теплообменника отсутствуют сварные швы, а каналы уплотнены резиновыми прокладками, которые выступают в роли демпферов при изменении давления, а также при термических расширениях и сжатиях пластин. Поэтому пластинчатый теплообменник очень устойчив к вибрациям и перепадам температур и давления.

8. Свойство самоочистки
Высокая скорость движения и турбулентность потока теплоносителя в каналах РПТО, а также отсутствие застойных зон препятствует образованию отложений на теплообменных поверхностях. Обычно для защиты теплообменника достаточно установки механического фильтра, препятствующего попаданию крупных частиц.

9. Возможность механической очистки
Химическая очистка не всегда способна восстановить поверхность теплообмена. В случае с разборными теплообменниками возможно выполнить полную механическую очистку, полностью восстановив агрегат.

10. Индивидуальный расчет
Специальная программа позволяет подобрать оптимальное количество пластин и их типоразмер, с учетом исходных данных о температурном и гидравлическом режиме эксплуатации.
